Bläk 89I Tokyo
Duschhörn med vikbar dörr och vändbar dörr med en fast del
Duschhörnet består av en vikbar dörr och en fast vägg, vid vilkenfästs en vändbar dörr med gångjärn. Produkten passar bra till en hörnhörn med en möbel bredvidoch där dörrarna kanske inte kan öppnas ordentligtdubbelsidigt. Den vikbara dörren kräver inget utrymme utanför duschutrymmet för att öppnas,utan dörren vänder sig inne i duschutrymmet så attdörrglasen viks i ett litet utrymme mot väggen. Den fasta väggenkan dimensioneras enligt möbelns djup så att dörren intestöter ihop med möbeln när den öppnas. Dörrarna kan dimensioneras symmetriskt eller så attdörrarna får olika storlekar. När duschen inte används, kan dörrarna vändasparallellt med väggarna.
Dörrarna vänds 90 grader i bägge riktningarna och förses med justerbaracentreringar. Centreringen strävar efter att återställa dörrarna till öppen respektive stängdposition. Det yttersta glaset på dörren som viks vänds därutöver 180 grader i förhållande till det inreglaset, då dörrglasen viks mot varandra inne iduschutrymmet. Ett par magnethandtag håller dörrarna tätt stängda,medan duschen används.
Dörrpanelerna och den fasta panelen, med dörrpanelen fäst på den, är monterade på byggnadens vägg med väggfästen på vardera sidan av duschhörnan. Stödstången sätts upp från den övre kanten av den fasta panelen och skruvas in i byggnadens vägg. Sockeltätning kan fästas på panelerna och en tröskelprofil kan installeras under dörrpanelerna för att förbättra vattentätningen. Magnettätning installeras på varje dörröppning för att hålla dörren tätt stängd.
26 Vardagar
20 års garanti
De vita (RAL 9016) och svarta (RAL 9005) profilerna brännmålas. Produktens beslag tillverkas av mässingslegering som är målad svart/vit.
Produkten tillverkas av 6 mm tjockt härdat säkerhetsglas (EN 12150).Säkerhetsglaset kan behandlas i fabriken med kalkbildning förhindrande Cranith-ytbeläggning. Med hjälp av ytbeläggningen hålls glaset lättare rent.Satinglasets ena sida har etsats sammetslik, och den andra sidan är slät. När man väljer en produkt av satinglas bör noteras att glasetsetsade yta är känslig för skråmor och fläckar.
Duschhörnets storlek kan väljas av standardmått, eller den kan tillverkas enligt skräddarsydda mått. Den fasta delens profiler för väggfäste har 7 mm justeringsmån och dörrens i motsvarande grad 15 mm. Justeringsmånen kan utnyttjas för kompensation av eventuella lutningar i väggarna eller för ökning av duschhörnets bredder från det angivna standardmåttet. Den ena eller båda sidornas bredder kan ökas ytterligare med en 34mm(dörr), 40mmm(fast vägg) breddningsprofil (tilläggsutrustning). Breddningsprofilen kan skåras till exempel för genomdragning av ytvattenrör.Den fasta panelen monteras med justeringsfot som standard som är lämplig för golv med lutning. I fall ingen golvlutning finns, kan alternativt väljas golvprofil för montering i golvet.
Produkt storlek
Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 702mm - 717mm
- Sida L2 : 617mm - 624mm

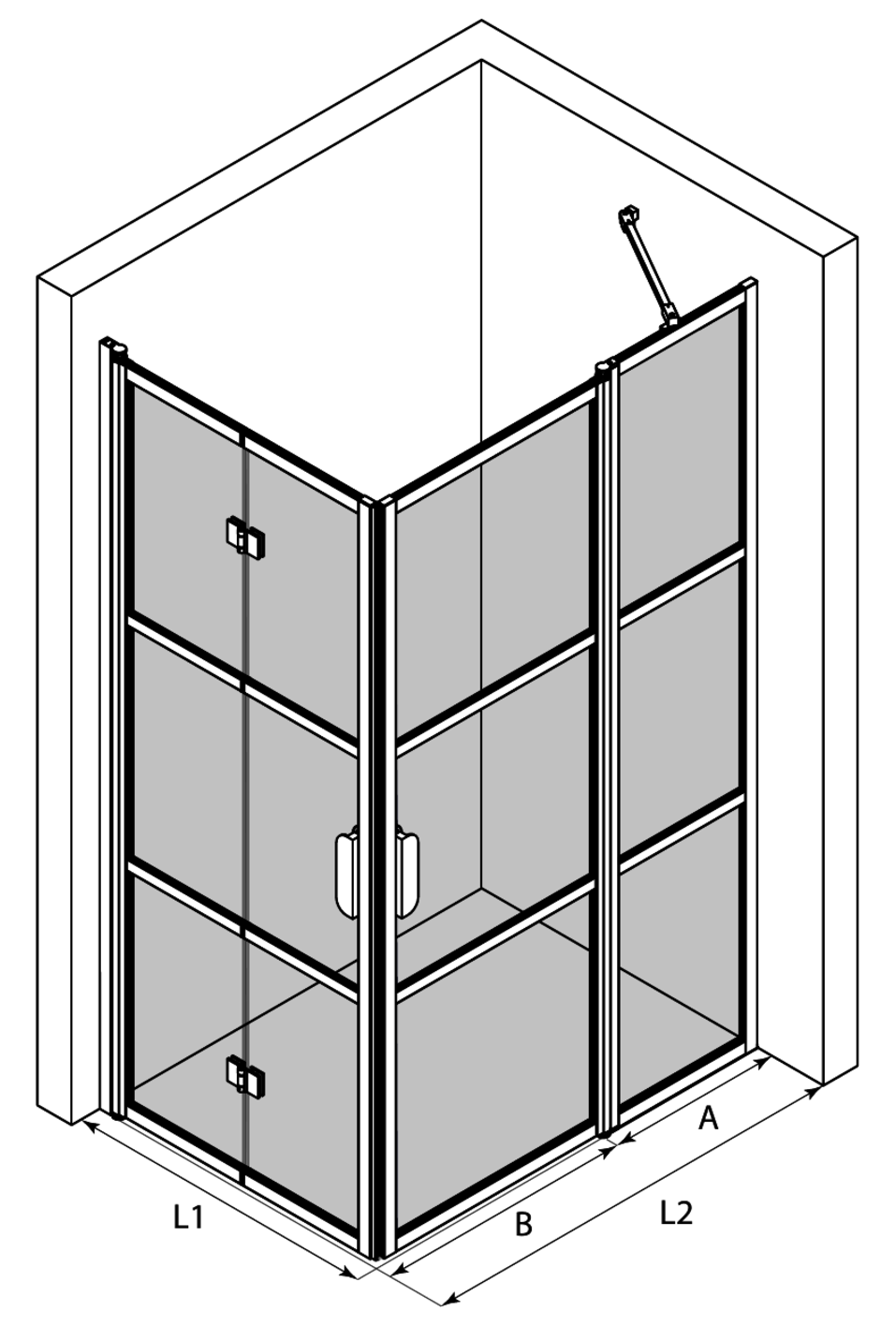

Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:
Produkten har en 33 mm hög släptätning som standardutrustning. Som tilläggsutrustning finns en 50 mm hög släptätning tillgänglig avsedd för duschutrymmen, där golvlutningen är större än normalt. Släptätningens längd är 1000 mm, och den kapas till lämplig längd på plats. Produktens vattentäthet kan förbättras genom att montera en tröskelprofil under dörren. Tröskelprofilen sågas på plats till lämplig längd och monteras genom att limma den på golvet. Den utformade tröskeln är 10 mm hög och 16 mm bred.
Produkt
Produktkod
Pris
1
Bläk 89I Tokyo
Produktkod
89I-61-111
Pris
0.00 €
2
Blak 713 Duschhörn vändbar dörr
Vit/Klar/L1=702 x 1950
Produktkod
713 61 0070
Pris
514.00 €
3
Bläk 714 Duschhörn fast vägg
Vit/Klar/A=260 x 1950
Produktkod
714 61 0026
Pris
310.00 €
4
Bläk 714 Duschhörn vändbar dörr
Vit/Klar/B=357 x 1950
Produktkod
714 61 1033
Pris
310.00 €
5
Magnettätningspar
Produktkod
705 RL 0001
Pris
42.00 €
6
Tokyo -ram
Produktkod
702 6L 0001
Pris
63.00 €
7
Tokyo -ram
Produktkod
708 RL 0001
Pris
105.00 €
8
Tokyo -ram
Produktkod
708 RL 0001
Pris
105.00 €
9
BLÄK SERIES 01.08-30.11.2024 -20%
Produktkod
DISCOUNT
Pris
-289.80 €
10
TOTALT
Produktkod
Pris
1159.20 €
Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 702mm - 717mm
- Sida L2 : 617mm - 624mm
Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:
