Forma 371
Duschhörn med fast vägg och vikbar dörr med en fast del

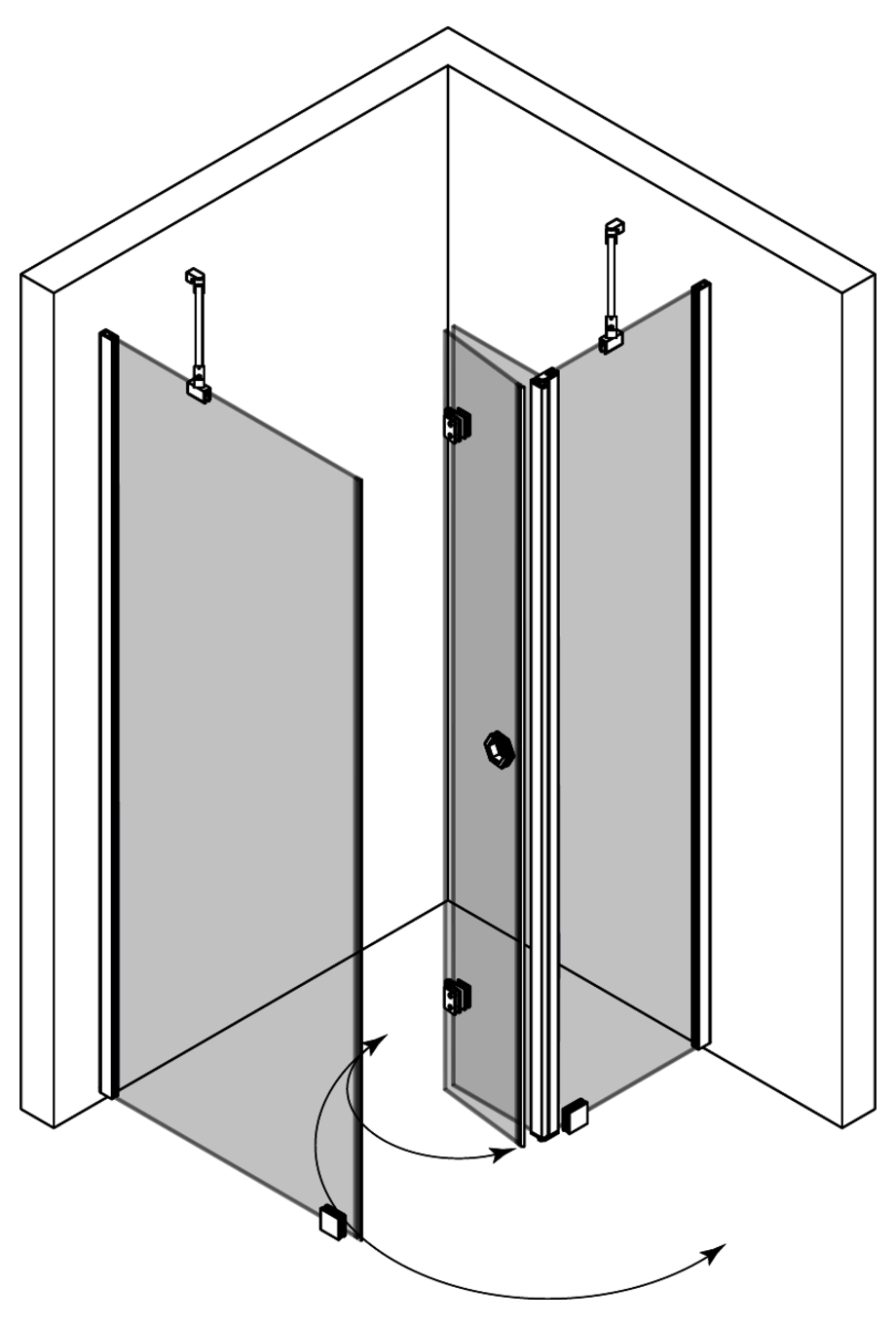

Duschhörnet består av två fasta väggar, av vilkadet har fästs en vikbar dörr med gångjärn. Produkten passar bra till en hörnhörn,utanför vilken det finns en möbel på den ena sidan, och även på den andra sidan är utrymmettrångt såväl utanför som inne i duschutrymmet. Den vikbara dörren kräver ingetutrymme utanför duschutrymmet för att öppnas, utan den viks i ett litet utrymmeinne i duschutrymmet parallellt med väggen. Den fasta vägg, vid vilkendörren har fästs med gångjärn, som kan dimensioneras enligt en installation(t.ex. blandare) så att dörren inte tar i installationen,när den viks. Den andra fasta väggen kan dimensioneras så att den fasta väggenskyddar möbeln utanför duschutrymmet.Dörren vänds 90 grader i bägge riktningarna och förses med justerbarcentrering. Centreringen strävar efter att återställa dörren till öppen respektive stängdposition. Det yttersta glaset vänds därutöver 180 grader i förhållande till det inre glaset,då glasen viks mot varandra inne i duschutrymmet. Ett par magnetiska tätningar håller dörrarna tätt stängda under duschen.
De fasta väggarna fästs i sidorna vid väggarnamed profiler för väggfäste och stadgas med ett snedstöd, som monteras från överkanterna till hörnet,samt med ett beslag, som limmas vid underkanten mot golvet. Det bliren 25 mm hög spalt mellan de fasta väggarnas glas och golvet. Mellan glaset och golvetkan monteras tätningssocklar (standard), så vattnet intekan ta sig under glasen. På dörrglasens underkanter kan monterassläptätningar (standard), som begränsar vattenflödet.Installations instruktioner
10 Vardagar
20 års garanti
Profilerna fästa vid glaskanten tillverkas av aluminium. Av ytbehandlingsalternativen tillverkas vit (RAL 9016) och svart (RAL 9005) genom brännmålning. Grå och blank är anodiserade ytbeläggningar. Profilerna sandblästras innan anodiseringen, då den anodiserade ytan är mycket jämn, och det inte blir några fingeravtryck kvar på den. Produktens beslag, såsom golvbeslag och snedstöd, tillverkas av mässingslegering, vars ytbehandlingsfärg beror på den valda profilfärgen. Med svarta och vita profiler levereras beslagen målade i svart respektive vitt, med blank profil levereras beslagen förkromade och med gråa profiler är beslagens finish borstad nickel.
Produkten är tillverkad av 6 mm tjockt härdat säkerhetsglas (EN 12150). Säkerhetsglaset kan behandlas i fabriken med Cranith ytbeläggning, vilket förhindrar att kalk fästs i glaset. Beläggningen möjliggör att glaset förblir enklare rent. Klart, grått och bronsglas är jämna till ytan och genomskinliga. Reeded- glaset består av parallella band som suddar ljuset så att figuren bakom inte är helt tydlig. Satinglasen är inte helt genomskinliga, detaljer kan inte ses genom glaset. Ena sidan av satinglaset är sammetslikt etsad medan den andra sidan är jämn. Vid val av satinglas, bör beaktas att den etsade sidan är ömtålig för repor och fläckar.
Duschhörnets storlek kan väljas av standardmått, eller den kan tillverkas enligt skräddarsydda mått. Profiler för väggfäste har 20mm justeringsmån. Justeringsmånen kan utnyttjas för kompensation av eventuella lutningar i väggarna eller för ökning av hörnhörnets bredder från det angivna standardmåttet. Den ena eller båda sidornas bredder kan ökas ytterligare med en 34 mm breddningsprofil (tilläggsutrustning). Breddningsprofilen kan skåras till exempel för genomdragning av ytvattenrör.

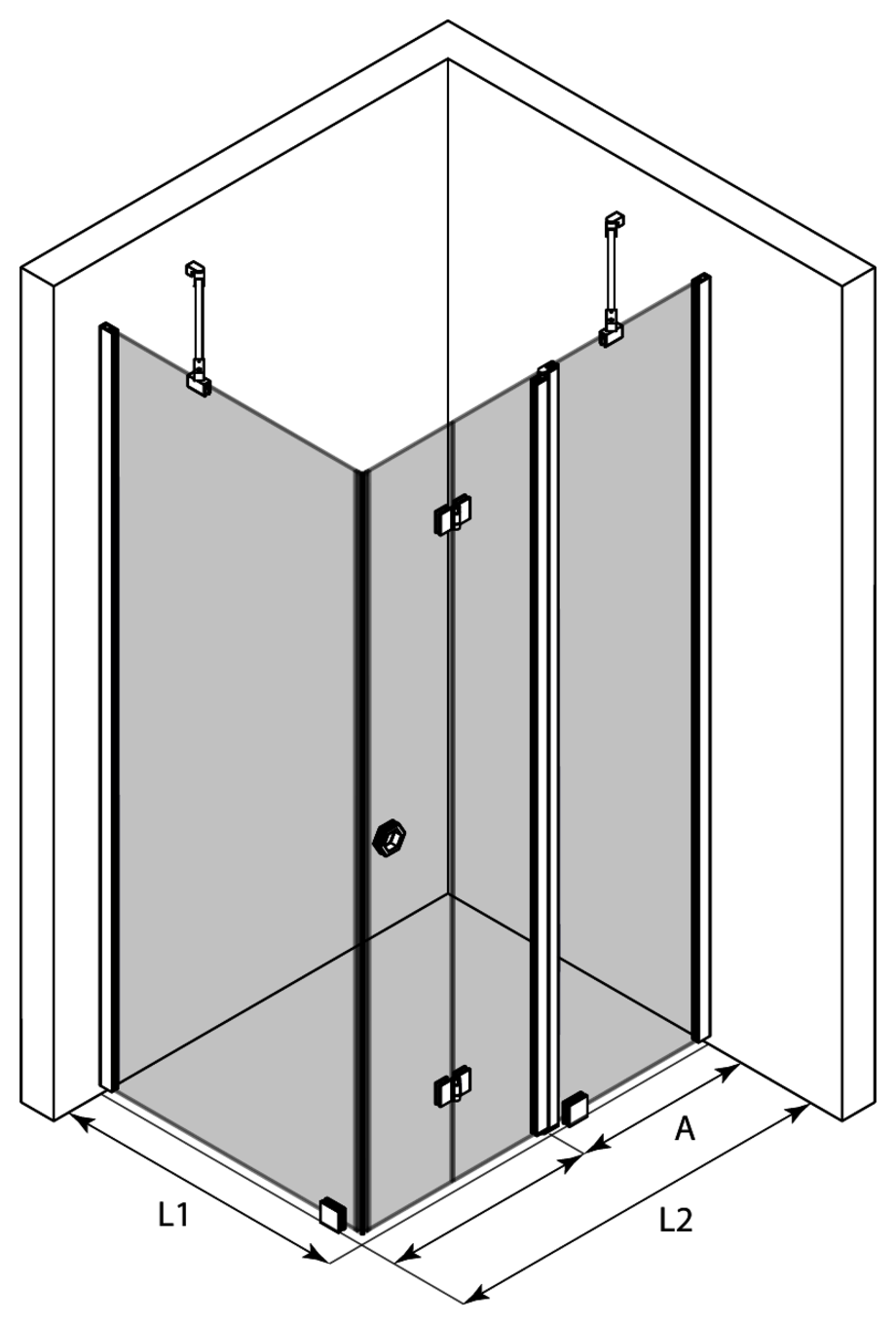

Produkt storlek
Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 402mm - 422mm
- Sida L2 : 965mm - 985mm

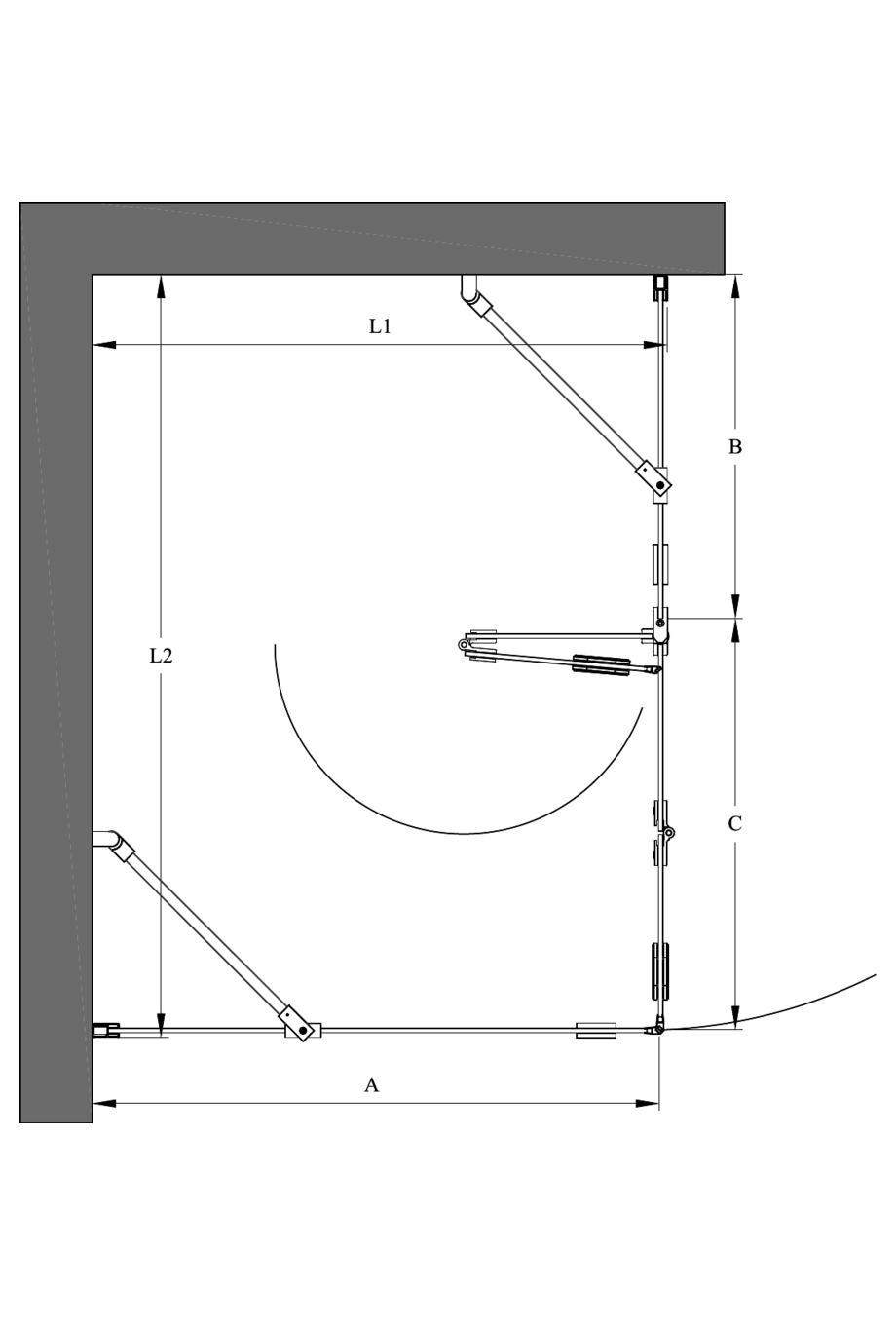

Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:
Produkten har en 33 mm hög släptätning som standardutrustning. Som tilläggsutrustning finns en 50 mm hög släptätning tillgänglig avsedd för duschutrymmen, där golvlutningen är större än normalt. Släptätningens längd är 1000 mm, och den kapas till lämplig längd på plats. Produktens vattentäthet kan förbättras genom att montera en tröskelprofil under dörren. Tröskelprofilen sågas på plats till lämplig längd och monteras genom att limma den på golvet. Den utformade tröskeln är 10 mm hög och 16 mm bred.
Välj typ av handtag:
Produkt
Produktkod
Pris
1
Forma 371
Produktkod
371-61-111
Pris
0.00 €
2
Forma 301 Duschhörn fast vägg
Vit/Klar/L1=402 x 2025
Produktkod
301 61 0038
Pris
346.00 €
3
Forma 304/305 Duschhörn fast vägg
Vit/Klar/A=380 x 2025
Produktkod
304 61 0038
Pris
378.00 €
4
Forma 305 Duschhörn vikbar dörr
Vit/Klar/B=585 x 2025
Produktkod
305 61 0056
Pris
514.00 €
5
Magnettätningsparet
Produktkod
F06 6L 0001
Pris
21.00 €
6
Sexkantig handtag krom
Produktkod
F01 RL MMMM
Pris
63.00 €
7
TOTALT
Produktkod
Pris
1322.00 €
Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 402mm - 422mm
- Sida L2 : 965mm - 985mm
Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:
