Forma 369
Duschhörn med fast vägg och vikbar dörr

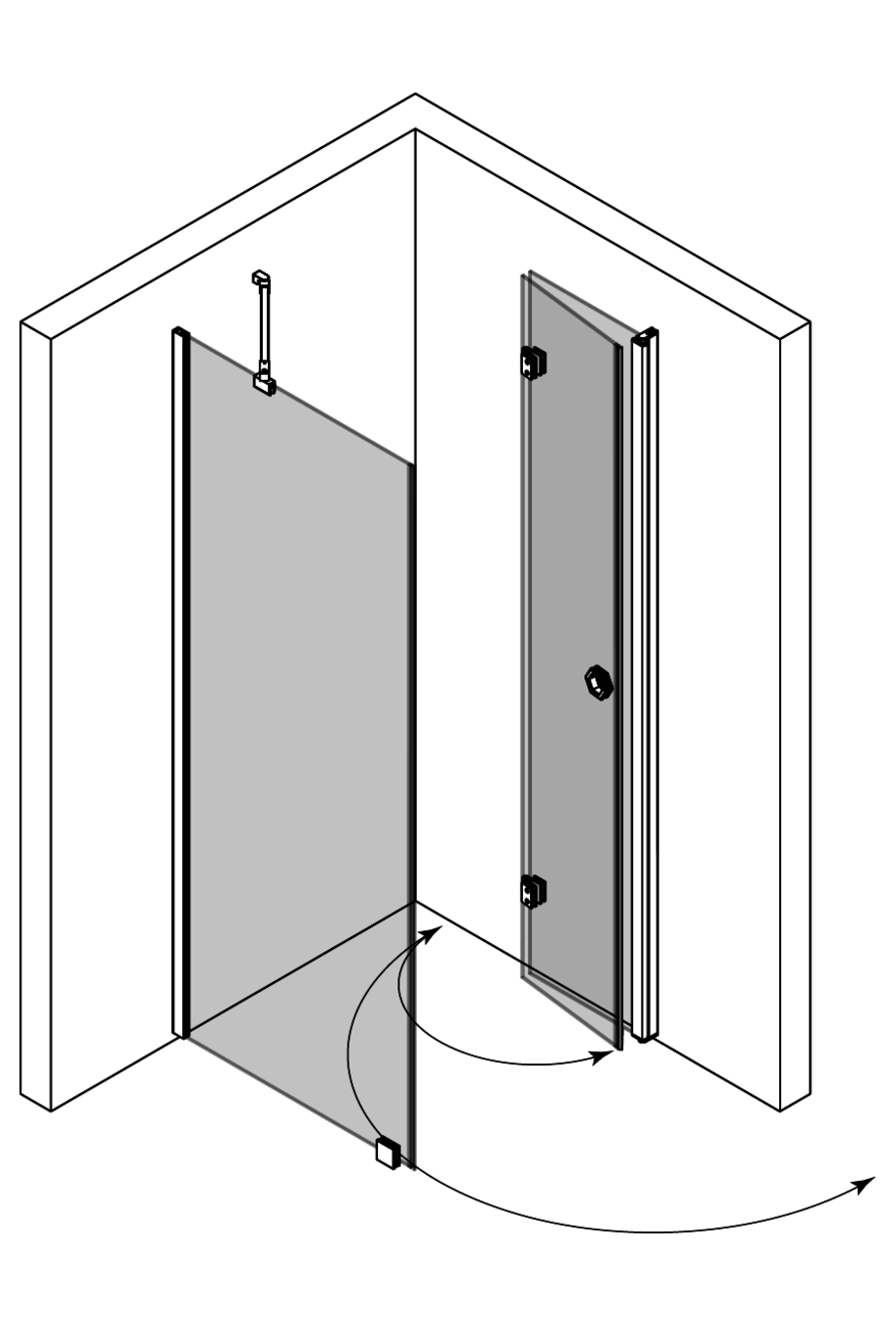

Duschhörnet består av en fast vägg och en vikbar dörr. Produktenpassar bra till en hörnhörn, utanför vilken det finns en möbel på den ena sidan,och även på den andra sidan är utrymmet trångt så att dörren kanske inte kanöppnas ordentligt utåt. Den vikbara dörren kräver inget utrymme utanför duschutrymmet för att öppnas,utan dörren vänder sig inne i duschutrymmet såatt dörrglasen viks i ett litet utrymme mot väggen. Den fastaväggen och dörren kan dimensioneras så att den fasta väggen skyddar möbeln och dörren har sammabredd som det fria gångutrymmet.Dörren vänds 90 grader i bägge riktningarna och förses med justerbarcentrering. Centreringen strävar efter att återställa dörren till öppen respektive stängdposition. Det yttersta glaset vänds därutöver 180 grader i förhållande till det inre glaset,då glasen viks mot varandra inne i duschutrymmet. Ett par magnetiska tätningar håller dörrarna tätt stängda under duschen.
Den fasta väggen och dörren fästs på sidorna vid väggarnamed profiler för väggfäste. Den fasta väggen stadgas med ett snedstöd, som monteras från överkantenned till hörnet, samt med ett beslag, som limmas vid underkanten mot golvet.Det blir en 25 mm hög spalt mellan den fasta väggens glas och golvet. Mellan glaset ochgolvet kan en tätningssockel monteras (standard), då vattnetinte kan ta sig under glaset. På dörrglasens underkanter kan monterassläptätningar (standard), som begränsar vattenflödet.Installations instruktioner
10 Vardagar
20 års garanti
Profilerna fästa vid glaskanten tillverkas av aluminium. Av ytbehandlingsalternativen tillverkas vit (RAL 9016), svart (RAL 9005), Sand (RAL 1019) och Mocha (RAL 8025) genom brännmålning. Grå och blank är anodiserade ytbeläggningar. Profilerna sandblästras innan anodiseringen, då den anodiserade ytan är mycket jämn, och det inte blir några fingeravtryck kvar på den. Produktens beslag, såsom golvbeslag och snedstöd, tillverkas av mässingslegering, vars ytbehandlingsfärg beror på den valda profilfärgen. Med svarta, vita, Sand och Mocha profiler levereras beslagen målade, med blank profil levereras beslagen förkromade och med gråa profiler är beslagens finish borstad nickel.
Produkten är tillverkad av 6 mm tjockt härdat säkerhetsglas (EN 12150). Säkerhetsglaset kan behandlas i fabriken med Cranith ytbeläggning, vilket förhindrar att kalk fästs i glaset. Beläggningen möjliggör att glaset förblir enklare rent. Klart, grått och bronsglas är jämna till ytan och genomskinliga. Reeded- glaset består av parallella band som suddar ljuset så att figuren bakom inte är helt tydlig. Satinglasen är inte helt genomskinliga, detaljer kan inte ses genom glaset. Ena sidan av satinglaset är sammetslikt etsad medan den andra sidan är jämn. Vid val av satinglas, bör beaktas att den etsade sidan är ömtålig för repor och fläckar.
Duschhörnets storlek kan väljas i standardmått, eller enligt skräddarsydda mått. Den fasta delens väggfästningsprofiler har 20 mm justeringsmån och dörrens väggprofil 15 mm. Justeringsmånen kan användas för att jämna ut eventuella lutningar i väggarna samt för att öka på duschhörnets helhetsmått från det angivna måttet. Man kan välja att tillsätta en breddningsprofil (tilläggsutrustning) på den ena eller på båda sidorna, för att ytterligare utöka sidornas bredder. Breddningsprofilen kan även beskäras för genomdragning av ytvattenrör.
Produkt storlek

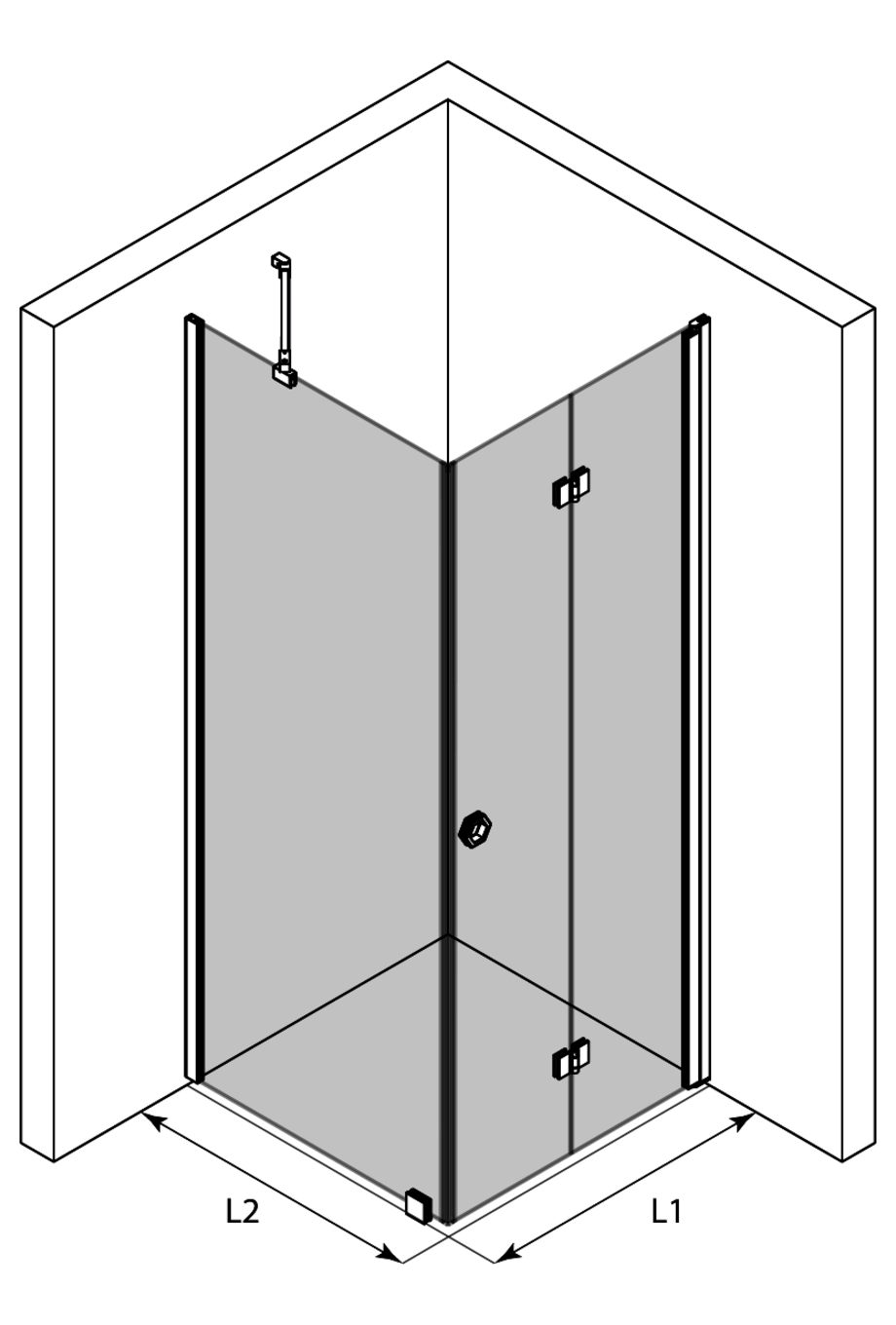

Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 402mm - 422mm
- Sida L2 : 607mm - 622mm

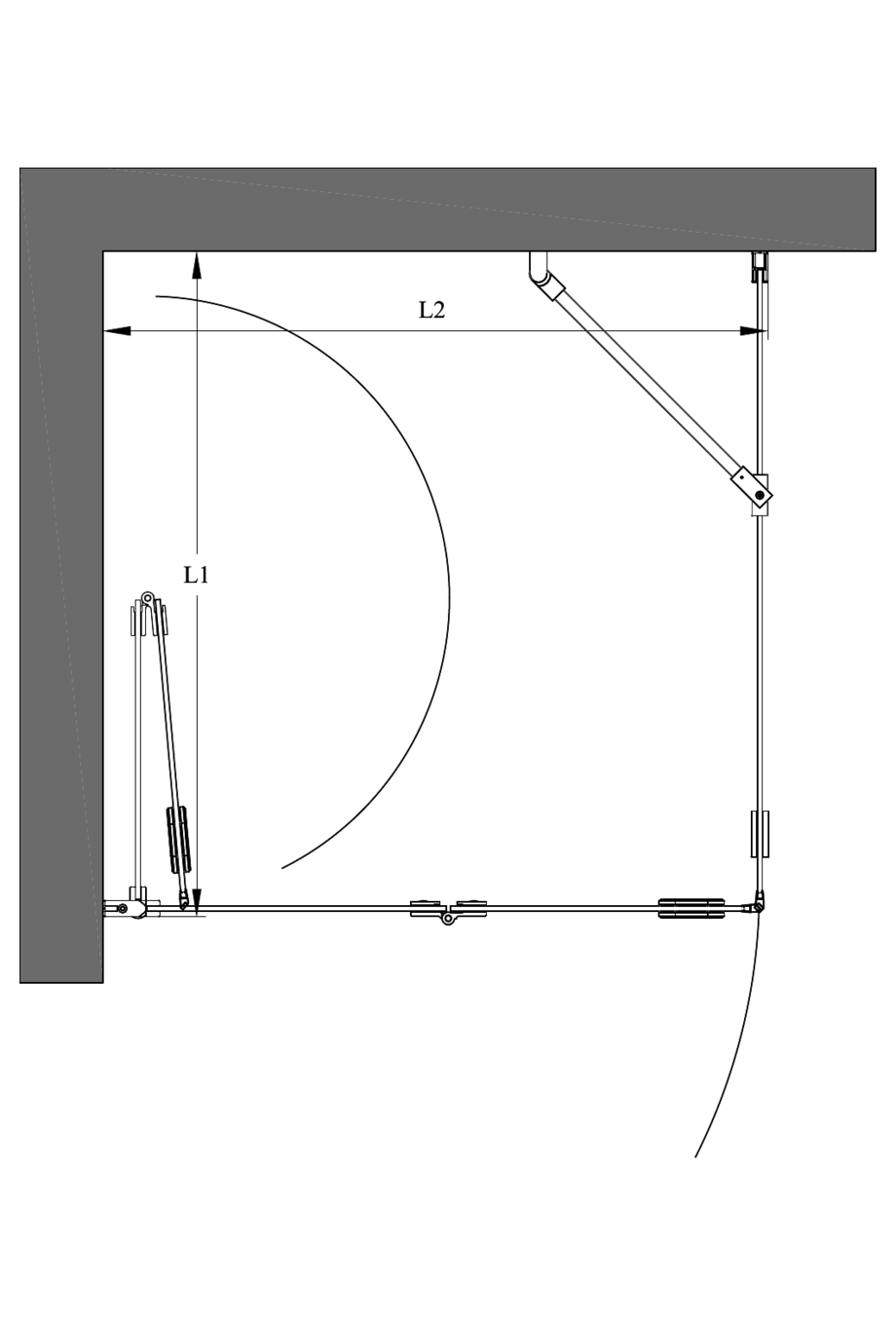

Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:
Produkten har en 33 mm hög släptätning som standardutrustning. Som tilläggsutrustning finns en 50 mm hög släptätning tillgänglig avsedd för duschutrymmen, där golvlutningen är större än normalt. Släptätningens längd är 1000 mm, och den kapas till lämplig längd på plats. Produktens vattentäthet kan förbättras genom att montera en tröskelprofil under dörren. Tröskelprofilen sågas på plats till lämplig längd och monteras genom att limma den på golvet. Den utformade tröskeln är 10 mm hög och 16 mm bred.
Välj typ av handtag:
Produkt
Produktkod
Pris
1
Forma 369
Produktkod
369-61-11
Pris
0.00 €
2
Forma 301 Duschhörn fast vägg
Vit/Klar/L1=402 x 2025
Produktkod
301 61 0038
Pris
346.00 €
3
Forma 303 Duschhörn vikbar dörr
Vit/Klar/L2=607 x 2025
Produktkod
303 61 0058
Pris
461.00 €
4
Magnettätningsparet
Produktkod
F06 6L 0001
Pris
21.00 €
5
Sexkantig handtag krom
Produktkod
F01 RL MMMM
Pris
63.00 €
6
TOTALT
Produktkod
Pris
891.00 €
Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 402mm - 422mm
- Sida L2 : 607mm - 622mm
Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:
