Infinia 263 (214x215)

Duschhörn med vändbar och vikbar dörr, vilka har fasta delar

Duschhörnet består av två fasta väggar, vid den ena av vilkaen vikbar dörr och vid den andra en vändbar dörr har fästs med gångjärn. Produkten passar bratill en hörnhörn, på vars ena sida det finns en möbel utanför duschen ochpå den andra sidan inne i duschen, och där dörrarna kanske inte kanöppnas ordentligt utåt dubbelsidigt. Den vikbara dörren kräver ingetutrymme utanför duschutrymmet för att öppnas, utan den viks i ett litet utrymmeinne i duschutrymmet parallellt med väggen. Den fasta vägg, vid vilkenden vikbara dörren har fästs med gångjärn, kan dimensioneras enligt en installation (t.ex. blandare) inne i duschutrymmetså att dörren inte tar i installationennär den viks. Likaledes kan den fasta vägg, vid vilken den vändbara dörren har fästs med gångjärn,dimensioneras enligt en möbel utanför duschutrymmet så attatt dörren inte stöter ihop med möbeln när den öppnas. Dörrarna kan dimensionerassymmetriskt eller så att dörrarna får olika storlekar. När duschen inteanvänds, kan dörrarna vändas parallellt med väggarna.

Dörrarna vänds 90 grader i bägge riktningarna och förses med justerbaracentreringar. Centreringen strävar efter att återställa dörrarna till öppen respektive stängdposition. Det yttersta glaset på dörren som viks vänds därutöver 180 grader i förhållande till det inreglaset, då dörrglasen viks mot varandra inne iduschutrymmet. Ett par magnethandtag håller dörrarna tätt stängda,medan duschen används.

De fasta väggarna fästs i sidorna vid väggarna med profiler för väggfäste och stadgas med ett snedstöd, som monteras från överkanterna till hörnet, samt med ett beslag, som limmas vid underkanten mot golvet. Det blir en 25 mm hög spalt mellan de fasta väggarnas glas och golvet. Mellan glaset och golvet kan monteras tätningssocklar (standard), så vattnet inte kan ta sig under glasen. På dörrglasens underkanter kan monteras släptätningar (standard), som begränsar vattenflödet. Installations instruktioner

Icon

19 Vardagar

Icon

20 års garanti

Profilerna fästa vid glaskanten tillverkas av aluminium. Av ytbehandlingsalternativen tillverkas vit (RAL 9016) och svart (RAL 9005) genom brännmålning. Grå och blank är anodiserade ytbeläggningar. Profilerna sandblästras innan anodiseringen, då den anodiserade ytan är mycket jämn, och det inte blir några fingeravtryck kvar på den. Produktens beslag, såsom golvbeslag och snedstöd, tillverkas av mässingslegering, vars ytbehandlingsfärg beror på den valda profilfärgen. Med svarta och vita profiler levereras beslagen målade i svart respektive vitt, med grå och blank profil levereras beslagen förkromade.

Produkten tillverkas av 6 mm tjockt härdat säkerhetsglas (EN 12150). Säkerhetsglaset kan behandlas i fabriken med Cranith-ytbeläggning som förhindrar kalkbindning på ytan. Med hjälp av ytbeläggningen hålls glaset även lättare rent. Klar och grå är namnen på de släta och genomskinliga glasen. Chinchilla- och satinglas är inte helt genomskinliga, detaljer kan inte urskiljas genom glaset. Chinchilla är mönstrat på ena sidan och slätt på den andra. Satinglasets ena sida har etsats sammetslik, och den andra sidan är slät. När man väljer en produkt av satinglas bör noteras att glasetsetsade yta är känslig för skråmor och fläckar.

Duschhörnets storlek kan väljas av standardmått, eller den kan tillverkas enligt skräddarsydda mått. Profiler för väggfäste har 20mm justeringsmån. Justeringsmånen kan utnyttjas för kompensation av eventuella lutningar i väggarna eller för ökning av hörnhörnets bredder från det angivna standardmåttet. Den ena eller båda sidornas bredder kan ökas ytterligare med en 34 mm breddningsprofil (tilläggsutrustning). Breddningsprofilen kan skåras till exempel för genomdragning av ytvattenrör.

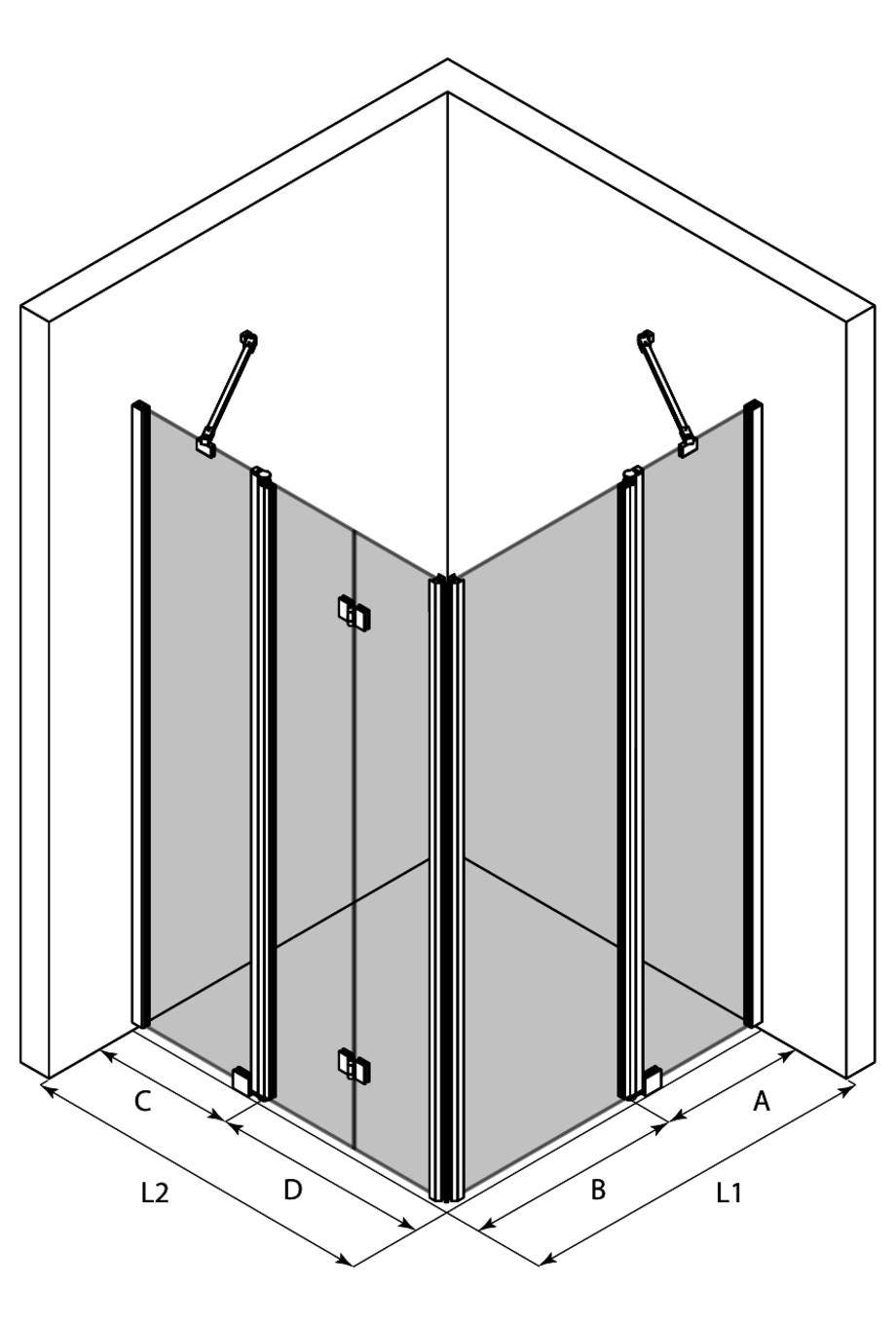

Produkt storlek

Duschhörn fast vägg (A)

X

Duschhörn vändbar dörr (B)

X

Duschhörn fast vägg (C)

X

Duschhörn vikbar dörr (D)

X

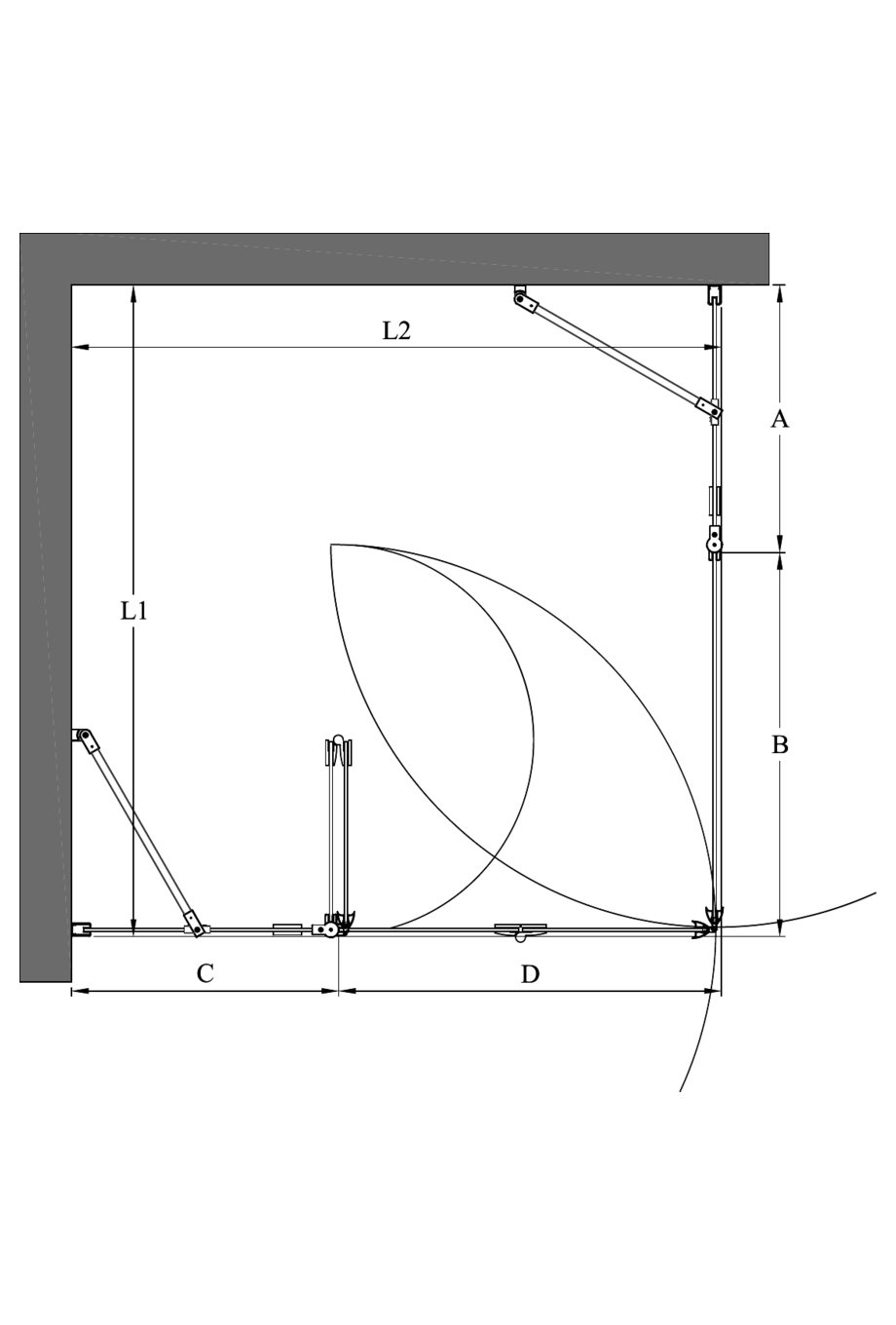

Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 510mm - 530mm
- Sida L2 : 753mm - 773mm
Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:


Produkten har en 28 mm hög släptätning som standardutrustning. Som tilläggsutrustning finns en 50 mm hög släptätning tillgänglig till duschutrymmen, där golvlutningar är större än normalt. Släptätningens längd är 1000 mm, och den kapas till lämplig längd på plats. Produktens vattentäthet kan förbättras genom att montera en tröskelprofil under dörren. Tröskelprofilen sågas på plats till lämplig längd och monteras på golvet genom att limma den. Den utformade tröskeln är 10 mm hög och 16 mm bred. En tilläggsbit kan sättas under golvbeslaget, för att få den ökat med 10mm

Produkt

Produktkod

Pris

1

Infinia 263 (214x215)

Produktkod

263-61-1311

Pris

0.00 €

2

Infinia 214/215/224/225 Duschhörn fast vägg
Vit/Klar/A=217 x 1900

Produktkod

214 61 0022

Pris

367.00 €

3

Infinia 214 Duschhörn vändbar dörr
Vit/Klar/B=293 x 1900

Produktkod

214 61 1025

Pris

315.00 €

4

Infinia 214/215/224/225 Duschhörn fast vägg
Vit/Klar/C=217 x 1900

Produktkod

214 61 0022

Pris

367.00 €

5

Infinia 215 Duschhörn vikbar dörr
Vit/Klar/D=536 x 1900

Produktkod

215 61 1050

Pris

493.00 €

6

Magnethandtag

Produktkod

913 6L 0003

Pris

42.00 €

7

Magnethandtag

Produktkod

913 6L 1001

Pris

42.00 €

8

TOTALT

Produktkod

Pris

1626.00 €

Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 510mm - 530mm
- Sida L2 : 753mm - 773mm
Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:

EAN: 6418379416959
